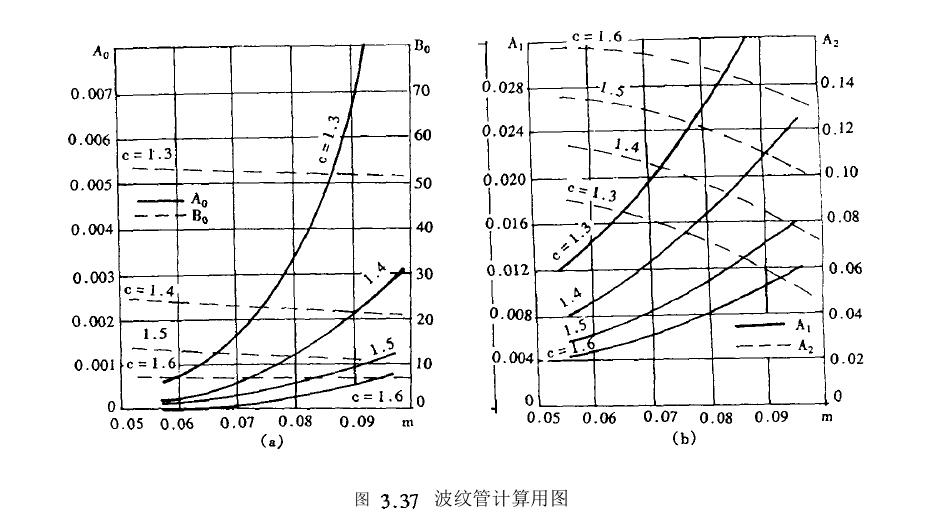

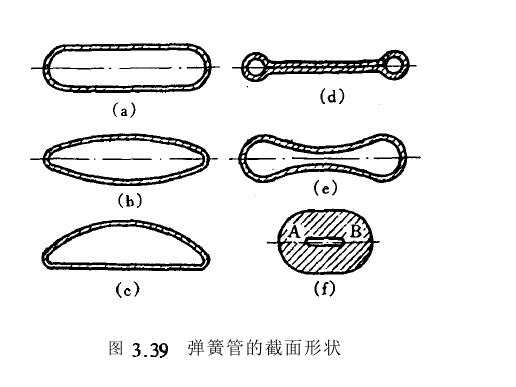

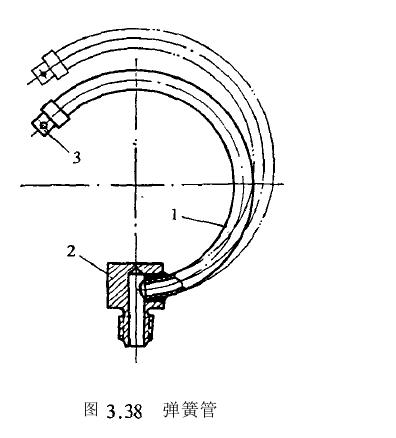

彈簧笛又稱包端管，圖3.38提一個具有橢圓形、扁平形或偏心圓剖面的一端固定、一端自由并封閉的空心金屆管。也有D形、8字形等其它非圓截面形狀，見圖3.39。管子截面的布置是使截面短軸位于管子的對稱平面內。彈簧管的開口端焊在帶孔接頭中并固定在儀表基座上，而封閉端自由，當管的內腔受流體壓力尸作用時，管子曲率改變，自由端產生直線位移。故彈簧管常用作測量壓力的靈敏元件。當自由端的位移受到限制時，它將把壓力轉變?yōu)榧�中力�?/SPAN>

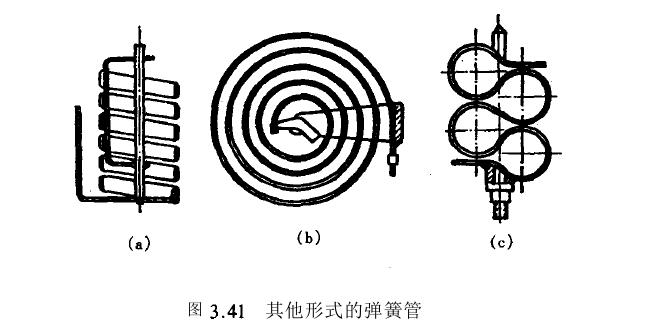

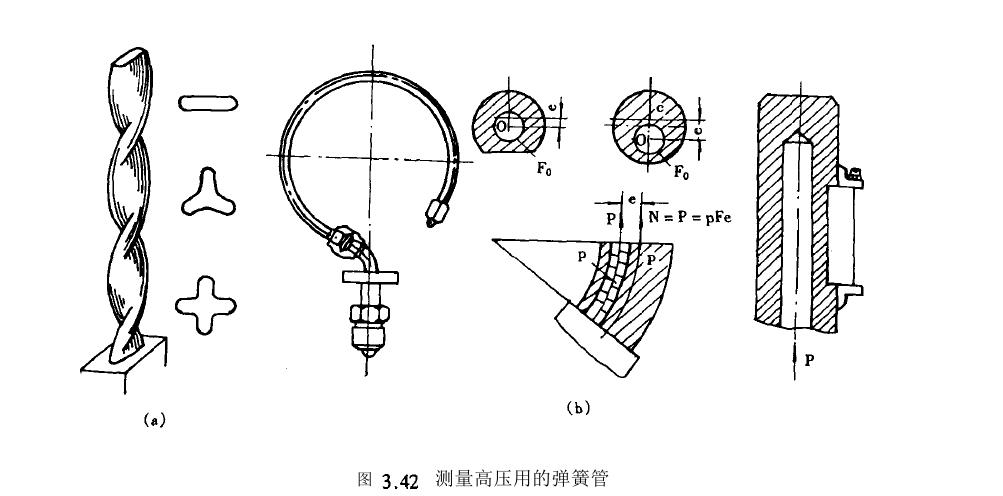

與膜盒、波紋管比較，彈簧管靈敏度及有效面積都較小，因此彈簧管常用作測量較大壓力的靈敏元件。為了提高彈簧管的靈敏度，有時采用螺旋形彈簧管(螺簧管)、盤簧形彈簧管(盤簧管形彈簧管，見圖3.41。測量高壓時，可采用麻花型彈簧管(圖3.42(a))和偏心彈簧管(圖3.42(b))。麻花型彈簧管可測幾十個兆帕的高壓，其原理是在壓力作用下，橫截面內產生彎矩，即是以壓力作用下橫截面的變形為基礎。應用這種彈簧管，可使儀表傳動機構簡單，結構緊湊。偏心彈簧管則用于測量幾百至幾千兆帕的高壓，其原理是在壓力作用下，橫截面內產生彎矩，從而使管子產生彎曲。制造彈簧管的材料主要有：黃銅、錫青銅——測量壓力不大，遲滯要求不高：合金彈簧

鋼——測量壓力較高者。鐵青銅和精密恒彈性合金——要求強度高，遲滯小且特性穩定。鎳鉻不銹鋼——高溫或腐蝕介質中工作的彈簧管。

1．薄壁彈簧管

彈簧管的管壁厚度與管截面短半軸之比A／660.7時，稱為薄壁彈簧管。薄壁管的中心角的變化與作用壓力之間的關系有：

彈簧管已有系列標準，應優先選用標準。當現有標準系列不滿足使用要求時，才進行設計。設計方法是：由使用要求參考已有資料(系列標準等)初選幾何形狀及尺寸，代入變形公式和拉力公式，進行計算，看是否滿足使用要求：若不滿足則重選參數再進行計算，直到滿足為止。然后試制、試驗，最后確定參數。下面介紹一些參數的選取原則。

2 . 安全系數的選取

通常彈簧管的位移與壓力之間的關系是線性的，但實驗指出，當壓力增大到某一數值時，其線性關系就會遭到破壞，這個壓力稱為彈簧。http://m.jggj69.com
