平面渦卷彈簧特性
2014-05-20 來源：正航儀器 作者：正航網絡 閱讀：次
游絲屬于平面渦卷彈簧，它是由金屬帶材在一個平面內繞成螺旋線形狀的一種彈性元件，游絲工作時其外端固定在機殼上(不動件)，內端固定在轉軸上，隨轉軸一起旋轉，游絲承受轉矩而盤緊，放松時產生反作用力而工作，游絲在工作時各國之間是不接觸的。
圖3—24所示平卷簧，外端采用剛性固定(即平卷簧在固定處不能轉動，但固定處能自由地徑向移動)。當乎卷簧在力矩A4的作用下，B點上的文反力是很小的，因此，在整個平卷簧長度上的任意截面，都可認為承受著相同的外力矩。

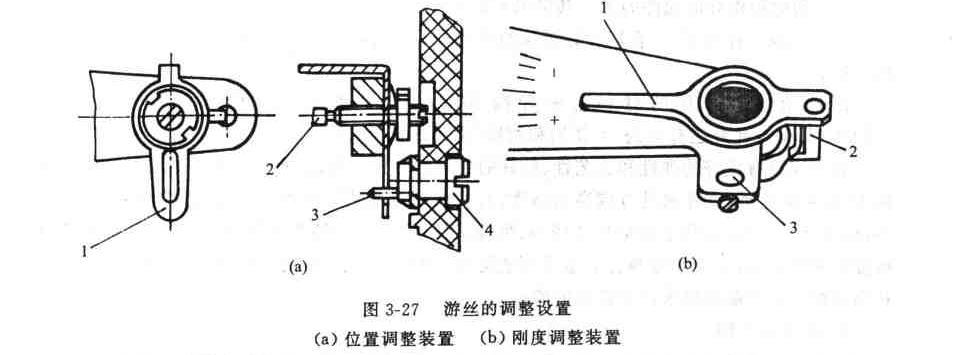

用釬焊聯接的游絲外端(圖中末示出)就可帶動游絲軸2旋轉，使游絲的初始位置得到調整。圖3—27(b)是一游絲的剛度調整裝置，剛度調節針1(又稱快慢針)上裝有央片2，游絲外穿過夾片的間歐固定在外校3上。在工作中，游絲與央片相貼時，夾片到外樁的游絲段實際上不參加工作。所以，當被動調節針，佼夾片移近外往時，游絲的工作長度增加，剛度減小反之，央片遠離外樁時，游絲的工作長度減小，剛度均加。http://m.jggj69.com
