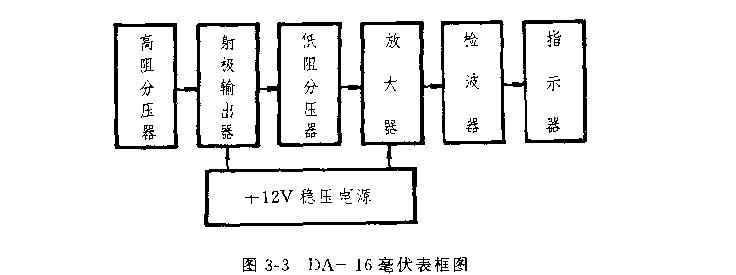

一、整機組成框圖(圖3-3)

從框圖可以看出．該電壓表為放大  檢波式，因此局丁低頻毫伏表，由晶體管組成。表頭校正弦有效值刻度。

二、DA—l 6型晶體管毫伏表電路附表

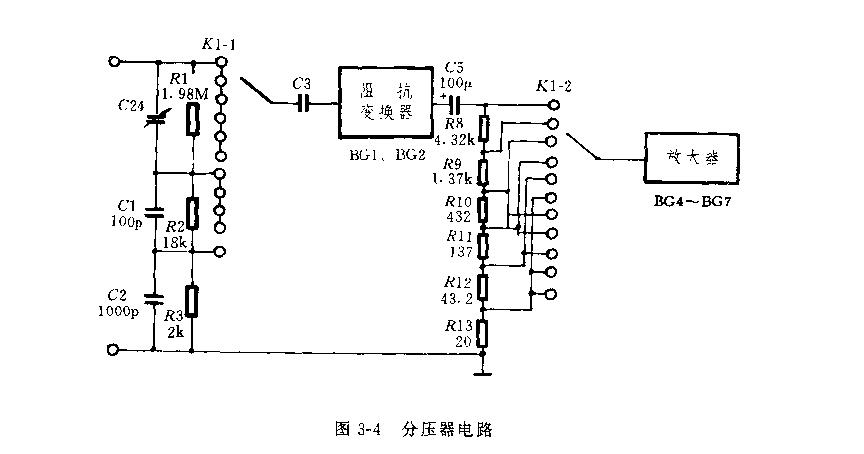

1．分壓器(圖3—4)

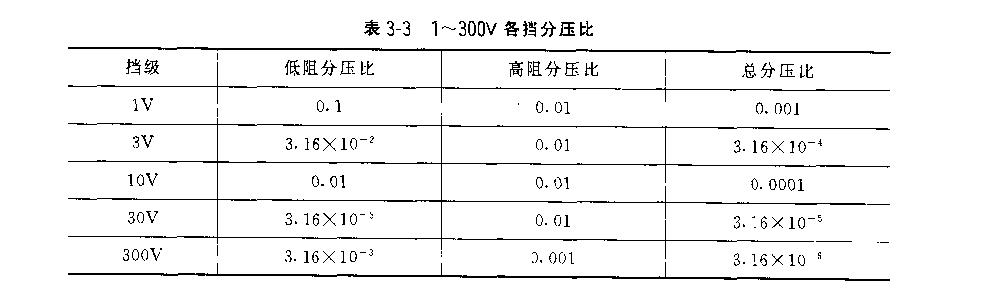

分壓器是為滿足多量程測量的要求而設置，以便對不同的輸入電壓采用不同的衰減倍數，使被測電壓衰減至1mV一300v的范圍內測量。分壓器分兩部分：阻抗變換器之前為高阻分壓器，采用補償式分壓電路，以獲得寬帶平坦的響應；阻抗變換器之后為低阻分壓器G兩級分壓器由量程開關K1—1、K1—2分“十”“一”擋步進式切換。當被測電壓＜300mv(前六擋)，高阻分壓器不起作用，僅低阻分壓器起作用‘當被測電壓＞300mv時(后五擋)，兩級分壓器都起作用。這樣設計的優點是：當被測電壓較小時(小于300mv)、

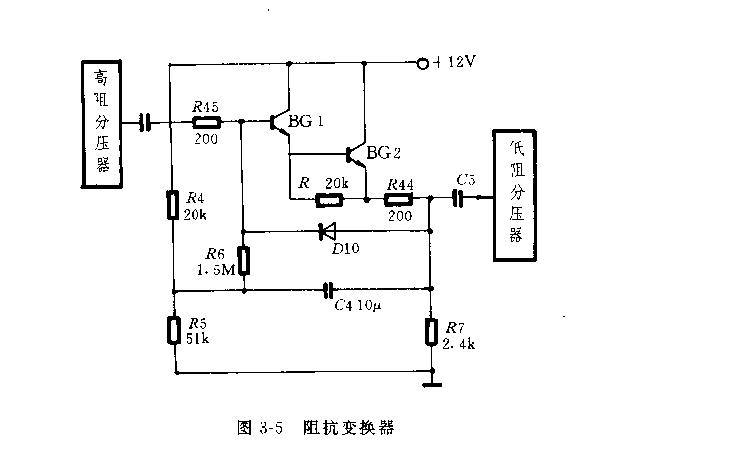

2．阻抗變換器(圖3—5)

阻抗變換器電路中的BG1、BG2組成兩級射極跟隨器，置在高阻分壓器和低阻分壓器之間，將高阻抗輸人變為低阻抗輸出，由于其輸入阻抗很高，可減輕儀表對被測電路的影響。BGl、BG2作為射極跟隨器具有很高的輸人沮抗。但由于基極偏置電阻并聯在輸人端，因而使總的輸人阻抗下降。為了消除偏置電阻對輸人阻抗的影響，可設法使交流信號不流到偏置電阻中擊，所以采用C4、R6組成的自舉電路C交流信號輸人時，加至R6的上端，由于自舉電容C4將與輸人信號同相的輸出信號接到R6的下瑞，又由于射極輸出器的電壓放大倍數接近于l，電阻R6的上下兩端對交流信號來說接近等電位，所以梳人R6的交流信號電流幾乎為零，從而消除了偏置電阻對交梳信號的分流作用，提高/輸人阻。http://m.jggj69.com
