低壓汞燈牛的發光物質一汞，在過去是以液態汞的形式充入燈內的，由于燈的生產量大，所以汞的用量也很大，放在制訂中汞的污染是個嚴重問題，汞污染對工人健康造成很大威脅。
另外用液汞對充入燈內的汞量難以準確控制，常使燈內汞壓強偏離理想汞壓強，而一般生產上充汞量部比理論值大使光效下降，這不僅對燈質量有影響，而且對用戶會造成汞的污染。因此國內外均在探索使用定量汞釋放B來制造低壓汞燈；國外，意大利賽斯公司在這方面較為先進；我國也i研制出欽汞合金(帶有非蒸散性格鋁比消氣刑)壓結帶，用宋代替液汞，目前在我國一些燈泡廠推廣試用，反應良好。

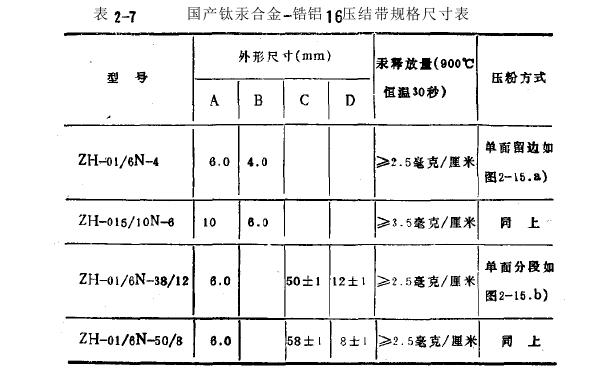

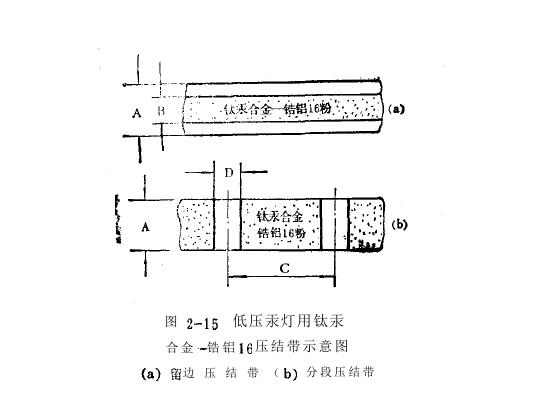

鉆汞合金壓結帶是用欽粉和汞按一定比例裝入反應釜牛，在高溫高壓條件T合成的，其主要成分是Tt nHD這種欽汞合金中汞的重量占額定成分的58％。將這種欽汞合金粉連同桔鋁16粉一起聞軋機壓結在鎳帶(或鍍鎳鐵帶)上，便成為欽汞合金——桔鋁16壓結帶；鋁鋁16也是一種合金，含鋁16％，桔84％重量比)，是一種非蒸散型的消氣劑，對H：h O、N：、C0均能吸收，它在常溫下這種消氣劑很穩定，澈活溫度在700、900℃，吸氣范圍在350、1200℃，我國i能大量生產。為裝架點焊方便起見，壓結帶做成單而分段式和單而留邊式兩種結構形式，如圖2—15A表2—7所示。這種壓結帶的研制成功，給刺燈業帶來很大方便。在點焊時不會使欽汞合金受熱分解釋放出汞米。

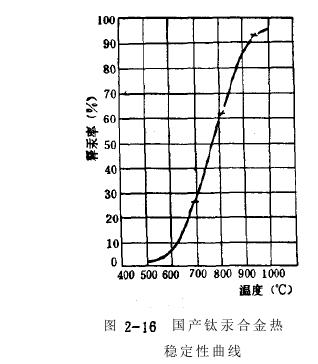

鉆汞合金在低溫時(低于500℃時)熱穩定性很好，如目240所示，在低于500℃時汞不會明B的釋放出汞來，這樣在剪切、成形、焊支架等工序中就不會釋放汞，使整個加工工序變為無汞操作，這對整個車間含汞量會大大降低，對工人身體理康有利。從固2—16中看出當溫度超過600℃，欽汞合金牛的汞釋放量明B增加，并且隨溫度的升高而急劇增tR，6000℃時合金十別％N汞610分鐘內會釋放出來。汞的釋放是熱分解引起的，而不是還原反應引起的。
因此汞的釋放量月與合金的加熱溫度與在該溫度下停留的時間有關，控制好對合金困的烤頻溫度和加熱時間就能準確地得到汞量。當壓結帶加熱到850。950℃時欽汞合金釋放了汞后，在殘目的粉末層上形成了多孔結構，為激活后的鋁鋁16，吸氣提供了有利的吸氣條件。因此在燈工作期間桔鋁166氣劑對殘余氣體的吸收部是很有效的，這對減少燈管早期發3延長燈的壽命是很有利的。
在生產中先將欽汞合金一結鋁1旺結帶按一定長度剪斷，將壓粉的一而朝外，圍成環形，裝于有孔芯拄的壓扁處，用點焊機把欽汞合金環固定于一很導聳上使壓結帶與陰極保持一定距離，以保證陰極分解澈活時不至于因陰極溫度較高，而使欽汞合金提前釋放汞。由于芯拉壓扁處離燈管封n處也比較遠，這樣欽汞合金環也不至于因封n溫度過高而提前釋放汞。
烤汞是在燈管排完氣后進行的，用高頻感應加熱B，對裝有欽汞合金一鋁鋁16壓結環的一端烘烤使鉆汞合金環釋放出所需量的汞量并激活結鋁L 6消氣劑。一殷理想的激活條件是·烤頻溫度在胚950℃之間，時間30秒。實際上也可采用較高的溫度1000℃)澈活而時間較短，或者采用較低的溫度不低于600℃激活而加熱時間較長。
綜合以上所述，用鉆汞合金一鋁鋁30壓結帶來代替液汞，有以下幾個優點：
①低壓汞燈內的所需充汞量4以控制，而且每支燈的充汞量一致b4B好。聞欽汞合金的汞量約為充液汞的10％左右，這對減少用戶汞污染很有利。
②在低壓汞燈生產過程牛，采用欽汞合金消除了汞污染。由十欽汞合金在剪切、成形、點焊、破克去氣等I序牛不會釋放出汞，從而消除了汞污染，目此對生產工人候康有利。例如北京燈泡廠在]975年用液汞生產低壓汞螢光燈時，工人身體內的含汞量(用每升尿中的汞重量表示)在受檢的U7A當中，就有22A超過標準(以尿汞順克／4為標以占受檢人數的u％。自r6u凹年用鉆汞合金代替液汞后，對150人進行尿汞檢查，沒有一人身體內含汞量過標準這個例子充分說明了用欽汞合金消除汞污染的優點—
ƒ由十燈內裝有錯鋁t6F蒸散型消氣劑，在燈工作期間有明B的消氣作用，使燈的真空度一直很穩定，使燈的壽命延長。
④使用欽汞合金制得的燈比用液汞的燈好啟動，一般啟動電壓可降低20伏左右。這4能與引入格鋁1G消氣刑聞欽汞合金——鋁鋁液汞后，使燈早期黃因和發—P減少光衰減慢。而丑電弧在燈內打轉的現象減少了。這也同采用了消氣劑，使燈內有害氣體的分壓強減少，提高了燈的真空度有關。
鉆汞合金鋁的研制成功是我國冶金戰線上的一項重大科研成果，對我國電真空工業影響很大，使很多電真空器件、離子件的質量得到了提高。http://m.jggj69.com
相關信息
粵公網安備 44190002002768號
