鍍層藍(lán)白色，接近六價(jià)鉻鍍層的色澤，硬度高，耐磨性、耐蝕性好，厚度能夠達(dá)到0.3μm以上。鍍液覆蓋能力高，操作簡單，便于維護(hù)，不含六價(jià)鉻，廢水處理簡單。
一、鍍速

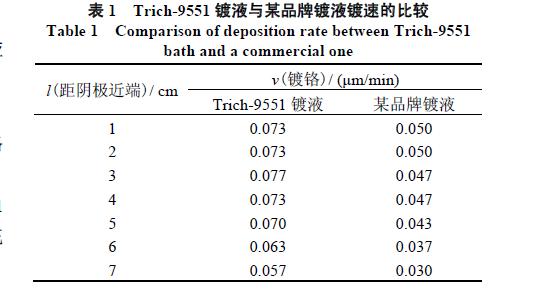

在赫爾槽中放250 mL Trich-9551鍍液，溫度控制在53~55°C，5 A電流施鍍30 min，用武漢材料保護(hù)研究所生產(chǎn)的ZD-B智能電解測厚儀測定鍍鉻層厚度，然后計(jì)算鍍鉻速率，所得結(jié)果列于表1。表1中還列出了在相同條件下，用市場上流行的某知名品牌硫酸鹽三價(jià)鉻鍍液測定的鍍鉻速率。實(shí)驗(yàn)表明，Trich-9551鍍液的鍍鉻速率是某品牌鍍液的1.46~1.90倍，其數(shù)值已經(jīng)接近氯化物體系三價(jià)鉻的鍍鉻速率。
用Trich-9551鍍液鍍赫爾槽試片90 min，所得鍍鉻速度與表1中的Trich-9551數(shù)據(jù)相同。使用Trich-9551鍍液，鍍層可連續(xù)增厚，其性能與早期的三價(jià)鉻鍍液相比得到了根本性的改變。
二、鍍液穩(wěn)定性
用250 mL赫爾槽檢驗(yàn)鍍液的穩(wěn)定性，按Trich-9551工藝條件嚴(yán)格操作。每張?jiān)嚻? A電流施鍍5 min，連續(xù)鍍500張?jiān)嚻儗拥暮穸群屯庥^基本保持不變，鍍層對試片的覆蓋長度在75~85 mm的范圍內(nèi)，一般在80 mm左右。實(shí)驗(yàn)表明，Trich-9551三價(jià)鉻鍍液相
當(dāng)穩(wěn)定。
三、工藝參數(shù)研究
1、溫度對鍍層的影響

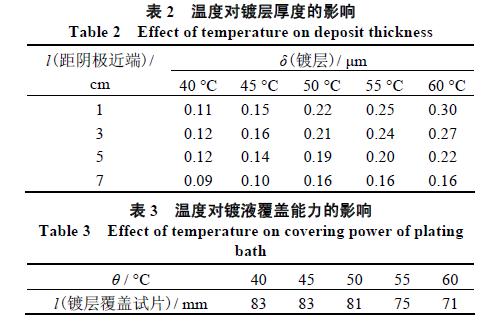

采用100 mm長的赫爾槽試片，250 mL鍍液，5 A電流施鍍3 min，測定不同溫度下所得鍍層的厚度和鍍液的覆蓋能力(以從陰極近端至陰極遠(yuǎn)端鍍層覆蓋試片的長度來表示)，分別列于表2和表3。數(shù)據(jù)表明，隨著溫度的升高，鍍層厚度增加，但鍍液的覆蓋能力變差。實(shí)驗(yàn)還發(fā)現(xiàn)，Trich-9551鍍液在55°C以上操作時(shí)，穩(wěn)定性不夠好。因此，Trich-9551工藝將鍍液溫度控制在48~55°C。
2、電流對覆蓋能力的影響

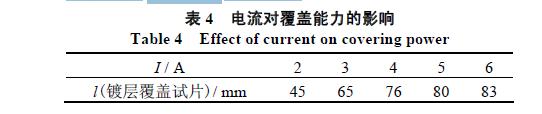

鍍赫爾槽試片，250 mL鍍液，采用2~6 A電流施鍍3 min，測定不同電流條件下所得鍍層對試片的覆蓋情況，所得數(shù)值列于表4。實(shí)驗(yàn)表明，電流明顯影響鍍液的覆蓋能力，隨著電流的提高，覆蓋能力增大。Trich-9551工藝規(guī)定電流密度范圍為8~15 A/dm2，一般控制在10 A/dm2較合適。
3、pH對鍍層的影響

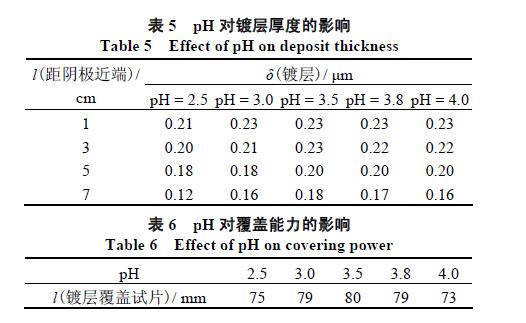

鍍赫爾槽試片，250 mL鍍液，在50°C溫度下用5 A電流施鍍3 min，測定不同pH下所得鍍層的厚度和鍍層對試片的覆蓋情況，結(jié)果列于表5和表6。實(shí)驗(yàn)表明，在pH為3.0~3.8的條件下，鍍層厚度和鍍液的覆蓋能力均較好。因此Trich-9551工藝將pH控制在3.0~3.8的范圍內(nèi)。
4、攪拌鍍液對覆蓋能力的影響
按Trich-9551工藝做250 mL赫爾槽試驗(yàn)，5 A電流施鍍3 min，用玻璃棒攪拌鍍液。實(shí)驗(yàn)發(fā)現(xiàn)，攪拌影響鍍液的覆蓋能力。與不攪拌相比，攪拌條件下鍍層覆蓋試片的長度減少5~10 mm，隨著攪拌強(qiáng)度的增大，覆蓋能力變差。因此，在Trich-9551工藝中規(guī)定，采用陰極移動(dòng)或輕微空氣攪拌的方式操作，不可以用大氣流攪拌鍍液。http://m.jggj69.com
相關(guān)信息
粵公網(wǎng)安備 44190002002768號
