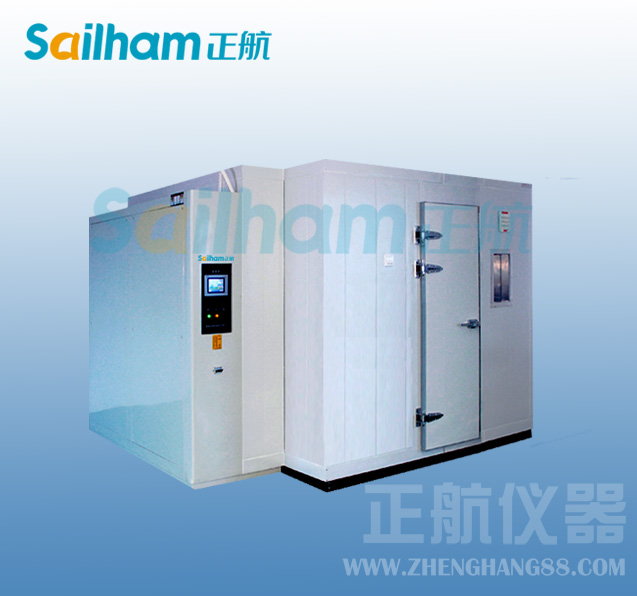

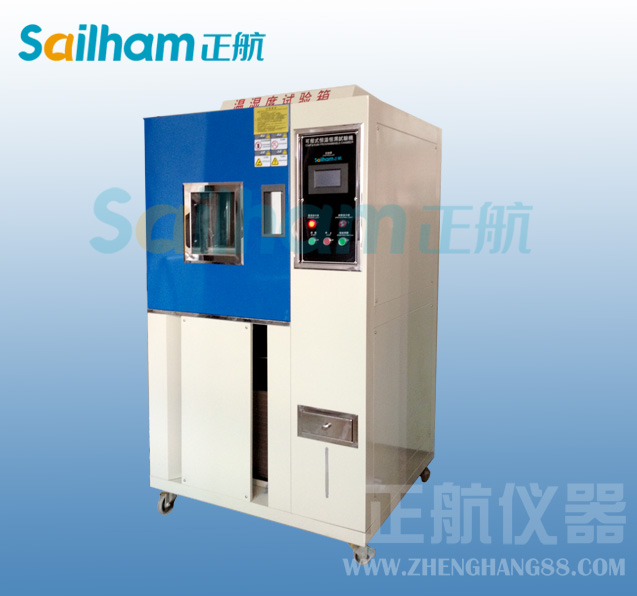

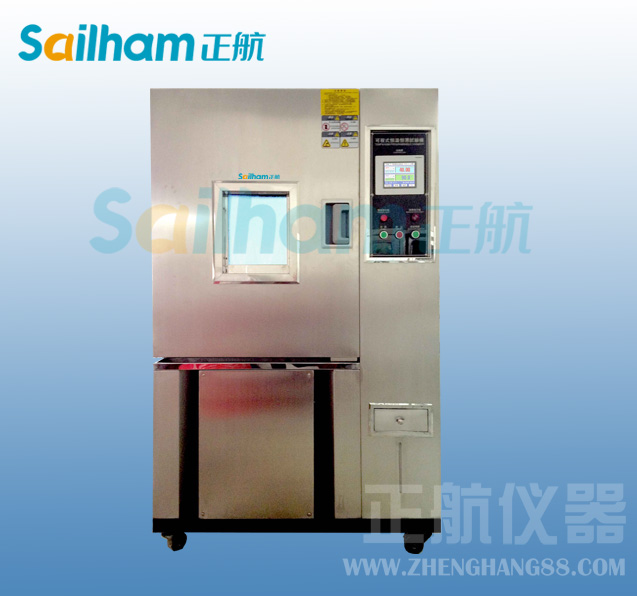

光伏組件老化試驗箱系統結構分析
光伏組件老化試驗箱系統結構分析：
系統由主控上位機外加11路專用下位機(其中一路為程控電源)組成分布式集散控制系統，包括高溫老化烘箱、雙組程控老化電源、老化板、繼電器控制板、下位機控制板、共有測試通道及上位機七部分組成。烘箱提供老化所需的溫度應力場，內有十只100總線插槽，可一次插十塊老化板；雙組程控老化電源靠程序監控構成閉環調節系統，使老化電壓的實際值始終處于設定范圍內，并能為老化過程提供兩組電壓值。
當有電容被擊穿時，使老化電壓脫離閉環系統，實施對擊穿工位號的檢測和分離；老化板具有耐高溫的特性，是老化電容的載體，其上的特制夾具可滿足固定不同體積、不同引腳電容的要求，每塊容量為40工位，系統容量為400工位；繼電器控制板是繼電器陣列及其控制驅動部分，它接收下位機控制板的命令，是對電容實施加電壓老化及分離測試的切換控制執行器；下位機控制板是微機擴展系統，與繼電器控制板和老化板一一對應，控制系統進行老化、測試及篩選。若有電容擊穿或測試超標，則檢查工位號并送上位機；共有測試通道是各種標量共用的采樣測試通道，其作用是將待測電容分離切入前級通道，測量待測標量；主控計算機對電容老化和測試進行過程集中管理，通過串行通信向下位機發送控制指令，實施程序設定的工作路線，并對測量結果進行數據管理，提供屏幕查詢和報表輸出功能。
