檢測高溫試驗箱老化電容擊穿這一實際操作，不僅僅要先立足于設備的認識度上，重要的是，還要掌握過硬的技術操作手段，以便在處理問題的過程中，得心應手。
檢測高溫試驗箱老化電容擊穿必要性：
1、在老化和測試中, 因失效會導致某些電容被擊穿,從而影響其他電容的老化和測試, 因此必須設置電容擊穿檢測電路進行監控, 自動檢測到擊穿電容的工位,并用繼電器將該電容脫離老化回路。擊穿檢測電路如圖4 所示。其中一個老化通道( 老化板) 上有40 個工位電容并聯, 并由繼電器陣列分別控制連接狀態, R5 為電路保護電阻, R6 為18 的取樣電阻, 其上的壓降可通過測試通道由計算機檢測。
2、當某通道中有電容被擊穿時, 流過R6 上的電流大于0. 8A, 計算機測試到R6 上壓降大于0. 8V, 就知道哪個老化通道中有電容被擊穿, 下位機通過繼電器使這個通道的電容全部脫離老化回路, 然后對該通道電容逐一進行漏電流檢測, 當檢測到該通道某位電容的漏電流超差或短路, 就將該電容永遠脫離出老化回路, 在后繼的容量和漏電流測試中也不檢測該位電容, 而這一通道的其他電容重新進入老化狀態。

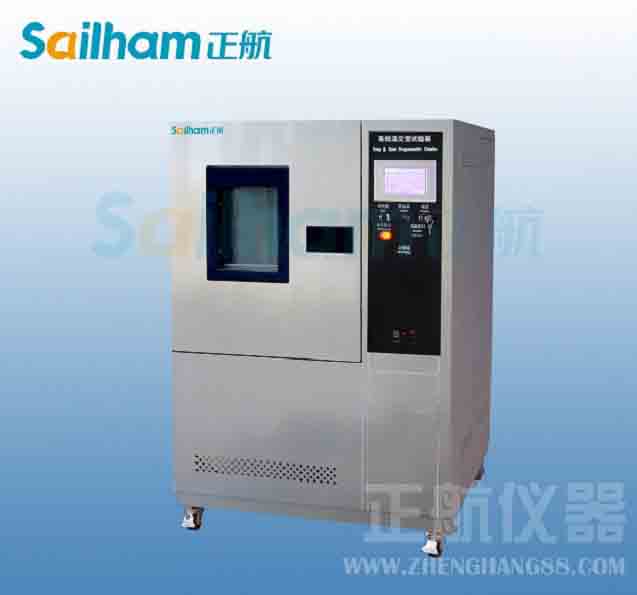

高溫試驗箱結構：
1、老化房箱體底座采用6＃槽鋼焊接成網式框架，以便于在水平條件下能承受室體及人員和試件的重量，而不產生室體底面凹凸不平及開裂等（承受力200kg/每平方厘米）。
2、室體分為六個室體面及兩扇室體大門，門尺寸為1500㎜×1600㎜，室體外材料為優質彩鋼板內材料為鍍鋅鋼板，保溫介質為聚胺脂發泡隔熱，質輕耐抗擊，隔熱性能佳，大門拉手為集裝箱開啟式門鎖，以便于試驗人員方便的開啟大門。
3、空氣調節柜：此柜為試驗室溫度調節，循環的主體，本試驗室的加熱系統及溫度循環風機、平衡溫度進出風口均安裝在空氣調節柜中。http://m.jggj69.com
