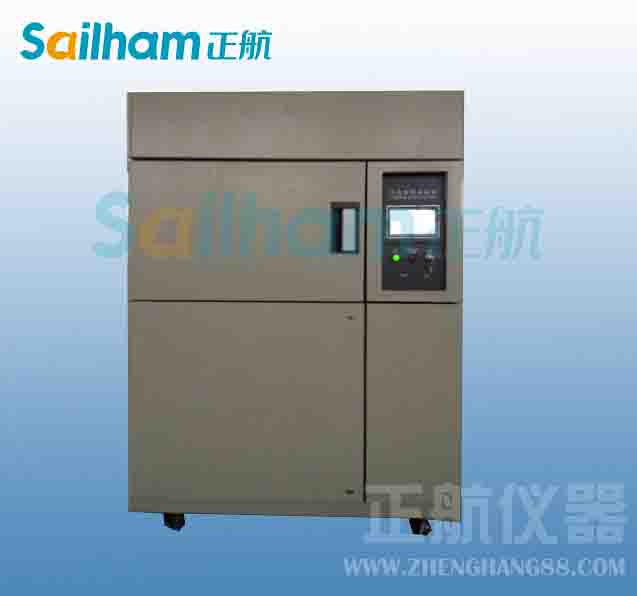

高低溫沖擊箱電容容量的標注
2013-06-18 來源：正航儀器 作者： 閱讀：次
高低溫沖擊箱電容容量的標注
▲、電容的容量通常采用直標法、數字符號法、色環標注法三種標注方法。
高低溫沖擊箱直標法
▲、直標法就是直接在電容表面標明其容量的大小，電解電容多采用此類標注方法,如2.2jiF、10壚、100壚等，有的廠家將2.2壚標注為2>i2,省略了小數點，也有的廠家用“R”代替小數點，如3R3表示容量為3.3^,R22表示容量為0.22hF。另外，還有的廠家標注電解電容的容量時省略了單位，如將560(iF的電解電容標注為560。
▲、數字標注法就是在電容表面用三位數表示其容量的大小，瓷片電容、金屬氧化物電容多-110-采用此類的標注方式，三位數的前兩位是有效數字，第三位數是10的指數，此類電容的單位是pF,如103表示容量為丨OOOOpF,104表示容量為100000pF,即O.lpF。
高低溫沖擊箱色環標注法
▲、色環標注法就是利用3道、4道色環表示電容容量的大小，獨石電容多采用此類的標注方式，緊靠電容引腳一端的色環為第1色環，以后依次為第2色環、第3色環。第1色環、第2色環是有效數字，而第3色環是所加的“0”的個數。各色環顏色代表的數值與色環電阻一樣.若電容表面標注的色環顏色依次為橙、橙、棕，表明該電容的容量為330PF。另外.若某一道色環的寬度是標準色環的2或3倍.則說明采用了2或3道該顏色的色環.如電容表面標注的色環顏色為（寬）紅，表明該電容的容量為2200pF。
